Soluciones DMX 512 Inalámbricas. Dispositivos BeDMX

Lectura de 3 minutos
Traducir el siguiente texto (incluidos los encabezados) al español incluyendo nombres de archivos en la página /downloads sin modificaciones y sin añadir tus propias palabras y sin añadir un punto al final y guardar etiquetas html:

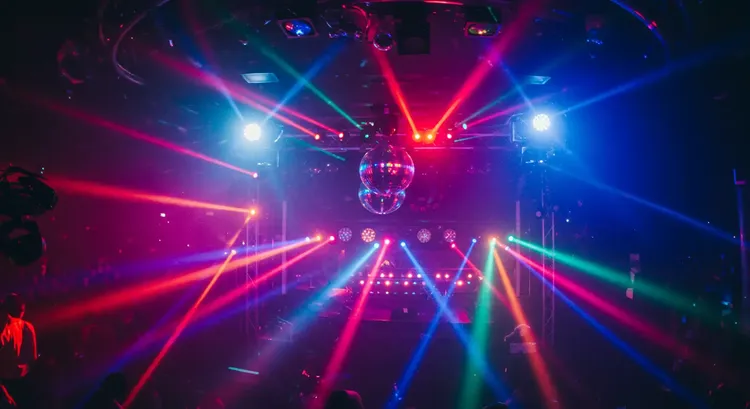

Wireless DMX setup with RadioGate transceivers on a stage

La transmisión de DMX inalámbrica a largas distancias para el control de iluminación profesional es una solución muy solicitada, especialmente en la iluminación de fachadas arquitectónicas y el control de objetos luminosos dinámicos con baterías, donde el tendido de cables es complicado. En tales casos, los dispositivos inalámbricos que utilizan nuestro estándar patentado beDMX basado en Bluetooth 5.0 son indispensables. A pesar de una velocidad más baja en comparación con DMX por cable (512 Kbps), los transceptores que combinan funciones de transmisor y receptor son fácilmente configurables, emparejables y forman redes flexibles. La fiabilidad de la conexión se asegura mediante el salto adaptativo dinámico, que escanea continuamente el espectro, realizando 1600 saltos por segundo para encontrar frecuencias óptimas y adaptarse a las interferencias en la banda de 2.4 GHz— a diferencia de los sistemas de frecuencia fija, esta tecnología es inmune a la supresión.

Todos los dispositivos garantizan un funcionamiento estable a voltajes de hasta 305 V CA, y un innovador sistema de refrigeración sin ventilador extiende su vida útil debido a la ausencia de aberturas en la carcasa.

RadioGate Arma wireless DMX transceiver in rugged outdoor housing

Transceptores DMX inalámbricos, transmisor y receptor en un solo dispositivo

RadioGate

RadioGate es una serie de transceptores DMX inalámbricos para controlar equipos de iluminación compatibles con el protocolo DMX512. Los dispositivos de esta serie proporcionan comunicación DMX inalámbrica bidireccional para hasta 4 universos y soportan RDM (ANSI E1.20) para diagnósticos remotos, control y configuración a través de una interfaz web, disponible para los modelos 2D2C y 4D2C. Los dispositivos operan en la banda ISM de 2.4 GHz con un alcance de transmisión de hasta 300 metros con una antena estándar o hasta 1500 metros con una antena especializada. Se incluye una antena Bluetooth omnidireccional desmontable con un conector SMA (salida beDMX).

Los transceptores son muy ligeros, cada uno pesa solo 0.85 kg.

Los dispositivos pueden operar en modos de transmisión y recepción, con el modo seleccionable a través de botones en la carcasa, eliminando la necesidad de software complejo. Emparejar dispositivos es tan simple como mantener presionado el botón "Setup". Se pueden conectar hasta 63 receptores a un transmisor.

RadioGate puede operar con energía de CA o CC dependiendo de la modificación, permitiendo el uso de un enchufe de pared o una fuente de energía portátil, respectivamente. El tipo de energía depende de la modificación que elijas.

Para la protección de los puertos DMX contra interferencias electromagnéticas y picos de corriente, se proporciona aislamiento galvánico.

Indicadores LED en la carcasa del dispositivo muestran visualmente los procesos actuales a través de parpadeos y luces. En modo transmisor, los indicadores "LINK" y "STATUS" informan sobre el estado de la conexión, la presencia o ausencia de señal DMX, la búsqueda de receptores y la preparación para guardar una nueva configuración. En modo receptor, los LED indican el estado de conexión y comunicación con el transmisor, así como la conexión al transmisor en modo de configuración de red.

RadioGate está disponible en carcasas Arma y Solid. Consideremos las ventajas de cada una.

Close-up of RadioGate Arma showing sealed cable entries and buttons

RadioGate Arma

  • Opera en un rango de temperatura de -40 a +70 °C con humedad de hasta el 100%;
  • Características de entradas de cable selladas, botones exteriores engomados en una carcasa de duraluminio fundido y fresado, asegurando completa resistencia y durabilidad;
  • Instalable en una superficie plana o celosía;
  • Totalmente a prueba de polvo y resistente a chorros de agua (IP65), permitiendo que el Arma se use en exteriores, no solo en áreas urbanas con climas moderados sino también para control de iluminación inalámbrico en condiciones extremas como desiertos calientes, montañas nevadas o islas con alta humedad;
  • Cuenta con impresión serigráfica permanente para fácil conexión y configuración;
  • Alimentado por 100-250 VAC o 12-24 VAC;
  • 1 puerto DMX;
  • 1 beDMX;
  • Conectores THRU-DMX—bloques terminales 2EDGVC-5.08-03P, 15EDGVC-3.5-03 para conexión directa de cables de datos DMX.

Para la transmisión de DMX inalámbrico en las condiciones más adversas con restricciones, RadioGate Arma con protección IP65 y un rango de temperatura extendido es la solución óptima

RadioGate Solid wireless DMX transceiver with XLR connectors

RadioGate Sólido

  • Opera en un rango de temperatura de 0 a +60 °C con humedad de hasta el 95%;
  • Instalable en cualquier superficie o cercha;
  • Hecho en una carcasa de duraluminio resistente al vandalismo, clase de protección IP44—resistente a pequeñas partículas sólidas y agua, permitiendo colocar el Solid en áreas accesibles para espectadores, visitantes y trabajadores sin temor por la seguridad del equipo;
  • Tiene un conector PowerCon para una conexión de energía confiable y profesional;
  • Cuenta con serigrafía permanente para facilitar la conexión y configuración durante toda la vida útil del dispositivo;
  • Alimentado por 90-250 VAC, 50/60 Hz o 12-24 VDC;
  • 1 beDMX;
  • 2 puertos DMX aislados (dependiendo de la modificación);
  • Conectores XLR de 5 pines—2 XLR(M) y 2 XLR(F).

Para instalaciones interiores o áreas exteriores protegidas con temperaturas moderadas, donde la prioridad es la conveniencia de las conexiones XLR y la presencia de dos puertos DMX, elija RadioGate Solid.

RadioGate Plus Arma hybrid wireless DMX and Ethernet converter

RadioGate Plus

RadioGate Plus es un dispositivo híbrido único que combina las funciones de un transceptor DMX inalámbrico y un convertidor de Ethernet/Art-Net a DMX multiprotocolo con la capacidad de realizar conversión inversa. El dispositivo puede operar como un convertidor y simultáneamente transmitir datos por el aire usando el protocolo beDMX basado en Bluetooth 5.0 en la banda de 2.4 GHz. RadioGate Plus puede interactuar tanto con dispositivos de cuatro canales similares como de un solo canal.

La configuración conveniente de parámetros se realiza a través de una interfaz web intuitiva o utilizando botones en el alojamiento. Esta solución híbrida combina las capacidades de un divisor DMX, un amplificador y un transceptor inalámbrico, soportando la transmisión de datos RDM bidireccional (ANSI E1.20) y una amplia gama de protocolos, incluidos DMX512, RDM, ArtNet (I-IV), sACN (Borrador, Versión), KiNet (v1, v2) y RTTrPL.

Los dispositivos RadioGate Plus se pueden usar como convertidores ArtNet-DMX independientes o divisores para la distribución de señales.

RadioGate Plus tiene todas las ventajas de comunicación y transmisión inherentes a los dispositivos RadioGate, incluyendo soporte para varias opciones de energía dependiendo de la modificación: desde la red eléctrica de 110-250 VAC, 12-24 VDC. Además, la energía se puede suministrar a través de PoE, transmitiendo energía sobre Ethernet. Dos puertos beDMX aseguran una comunicación inalámbrica confiable.

RadioGate Plus Solid with dual Ethernet ports and wireless DMX

El gateway inalámbrico admite varios modos de fusión de flujo DMX (HTP, LTP, AUTO, PRIORITY, BACKUP, TRIGGER, X-FADE) y está equipado con dos puertos Ethernet (10/100 Base-TX) con conectores RJ-45/etherCON.

La serie RadioGate Plus está disponible en dos opciones de carcasa: Arma y Solid, que difieren principalmente en las condiciones de funcionamiento y el grado de protección. RadioGate Plus Arma está diseñado para un funcionamiento impecable al aire libre gracias a la protección IP65 y un rango de temperatura extendido (de -40 a +70 °C). RadioGate Plus Solid, optimizado para uso en interiores, tiene una clase de protección más baja de IP44 y un rango de temperatura de funcionamiento más pequeño (de 0 a +60 °C) en comparación con Arma. Ambos tipos de carcasas presentan serigrafía con designaciones de puerto y elementos de control, lo que garantiza comodidad durante toda la vida útil. La exclusividad de las capacidades híbridas de RadioGate Plus lo convierte en una solución exclusiva de Sundrax en el mercado.

LEDGate

LEDGate es una serie de controladores de LED DMX inalámbricos diseñados para controlar equipos LED como LEDs y tiras a través del protocolo DMX512 utilizando un transceptor beDMX.

Estos controladores pueden gestionar cuatro canales de LED PWM y soportan tanto DMX512 como RDM (ANSI E1.20), proporcionando transmisión de datos inalámbrica a través del protocolo beDMX. Para un ajuste preciso, se ofrecen modos de control de 8 y 16 bits.

LEDGate es ideal para escenarios teatrales y aplicaciones similares, garantizando protección contra cortocircuitos en cada canal. La alimentación se suministra desde una fuente de corriente continua. Los controladores se cambian automáticamente entre los modos de control DMX512 y beDMX para asegurar fiabilidad. Equipados con una interfaz inalámbrica beDMX, operan en la banda de 2.4 GHz y tienen indicación LED de actividad DMX/BeDMX. Los dispositivos proporcionan conexión directa a equipos LED, ajuste suave de luz e indicación de flujo DMX.

LEDGate está disponible en versiones Compact y Board (sin carcasa).

LEDGate Compact wireless DMX LED controller in compact housing

Características clave de LEDGate Compact

  • Pequeñas dimensiones y peso (0.2 kg), lo que proporciona versatilidad en colocación—dentro de elementos del escenario, en decorados y cualquier superficie;
  • Clase de protección básica IP20 contra partículas sólidas grandes, sin protección contra la humedad, y un amplio rango de temperatura de funcionamiento de -40 a +70 °C, así como resistencia a la humedad relativa de hasta el 95%, permitiendo el uso activo del controlador con función de transmisión por radio para controlar LEDs en decorados teatrales, incluso si están fuera de las instalaciones;
  • Cuenta con serigrafía permanente para una fácil conexión y configuración;
  • Alimentado por 12-24 V DC;
  • Aislamiento galvánico de puertos;
  • Salida de corriente potente de hasta 20 A para alimentar tiras largas o LEDs de alta potencia;
  • Modelos disponibles con 2 o 4 salidas para LED;
  • 1 interfaz inalámbrica incorporada;
  • 1 interfaz DMX512;
  • 1 interfaz de dispositivo esclavo;
  • Terminales de tornillo para una conexión confiable;
  • Configuración mediante interruptores rotativos DIP.

Si necesita un controlador en una carcasa protegida para montaje en superficie con la capacidad de conectar cargas de LED más potentes (hasta 20 A por canal), entonces LEDGate Wireless en versión Compact es la opción adecuada.

LEDGate Wireless Board ultra-compact DMX LED controller

Características de la Placa Inalámbrica LEDGate

  • Controlador ultracompacto y ligero en una versión sin carcasa, ideal para la integración oculta en equipos de escenario, accesorios y dispositivos con espacio limitado;
  • Funciona en temperaturas de 0 a +60 °C, ofreciendo un rango extendido de temperaturas positivas;
  • Alimentado por 12-36 V DC;
  • Corriente de salida máxima de hasta 5 A;
  • 1 bloque terminal DG306-5.0-03P para control DMX512;
  • 1 bloque terminal DG306-5.0-03P para conectar dispositivos esclavos;
  • Bloque terminal PT_2,5 / 2-5,0-H-1935776 para entrada de energía;
  • 4 terminales DG306-5.0-02P para conectar LEDs;
  • 1 salida de antena;
  • Interruptores giratorios para configuración.

Si necesita un controlador lo más compacto, económico y ligero posible sin carcasa para su instalación oculta dentro de equipos con un rango más amplio de voltaje de alimentación, entonces la LEDGate Wireless Board será la mejor elección.

Ambos dispositivos ofrecen un control DMX inalámbrico confiable con soporte RDM y están diseñados para su uso en aplicaciones teatrales y escénicas.
