Todo sobre los divisores DMX

Lectura de 6 Minutos

Para implementar proyectos de iluminación a gran escala, como lugares de conciertos, producciones teatrales o iluminación arquitectónica, a menudo se hace necesario desplegar numerosos dispositivos de iluminación. El protocolo estándar DMX512 tiene limitaciones en el número de dispositivos que se pueden conectar a una sola línea. Al conectar muchos dispositivos a una línea, la señal se debilita, lo que conduce a distorsiones y pérdida de datos. Para solucionar este problema, se utilizan divisores DMX, permitiendo conectar más dispositivos y crear composiciones de iluminación complejas

Modern DMX splitter showing multiple XLR outputs and status indicators

Qué es un Splitter

Un splitter DMX es un dispositivo especializado que se conecta a una consola o convertidor y distribuye la señal DMX a través de múltiples líneas independientes. El splitter optimiza la línea principal creando ramas separadas, cada una capaz de soportar grupos adicionales de luminarias. Cada rama recibe una copia amplificada de la señal original, asegurando un funcionamiento fiable en todo el sistema. Implementar un splitter profesional para la distribución y amplificación de DMX es mucho más eficiente que realizar instalaciones de cable extensas en un lugar. El splitter optimiza el funcionamiento del equipo de iluminación, permitiéndote crear grupos de dispositivos y gestionar eficazmente la iluminación del escenario.


Large concert hall showing complex lighting system with DMX splitters controlling multiple lighting zones, including moving heads and LED walls

Separador DMX con aislamiento galvánico

Más allá de la división de señales, los divisores DMX profesionales con aislamiento galvánico galvánico resuelven uno de los problemas más comunes en el equipo de iluminación: el riesgo de daño al equipo debido a cortocircuitos. Los divisores Sundrax no solo duplican la señal DMX, sino que también proporcionan aislamiento galvánico en cada puerto, protegiendo de manera confiable el equipo de las sobrecargas de energía. Esto significa que cualquier interferencia o cortocircuito en una línea no afectará el funcionamiento de otros dispositivos conectados, conservando el costoso equipo de iluminación. Utilizar un opto-divisor profesional entre el controlador DMX y la iluminación es una solución racional para proteger el equipo y aumentar la estabilidad de todo el sistema. Simplemente conecte sus dispositivos, y el divisor Sundrax se encargará de la distribución de señal confiable y segura.

Duo Splitters - Capacidades Máximas en un Solo Dispositivo

Los divisores Duo son libremente configurables, adaptándose a diversas necesidades del sistema de iluminación. Cada dispositivo puede funcionar como un único divisor o como dos divisores independientes. El modo de un solo canal divide una señal DMX en varias, mientras que el modo de doble canal puede combinar dos señales DMX diferentes en una o dividirlas.

Los divisores Duo seccionales permiten la creación de grupos de dispositivos flexibles, por ejemplo, combinando tres dispositivos en un grupo controlado por DMX-1, mientras se controlan los otros tres mediante DMX-2. Funcionarán independientemente uno del otro, lo cual es conveniente para proyectos con múltiples zonas de iluminación. El mismo divisor se puede usar para el control a través de un solo canal DMX: el dispositivo recibirá la señal en una entrada, la amplificará y la distribuirá a varias salidas.

Cada dispositivo de la familia de divisores Sundrax ofrece de 4 a 10 salidas, dependiendo del modelo. ¿Necesita salidas adicionales? ¡Simplemente agregue otro divisor a la cadena! Compacto y ligero, es perfecto para expandir su red DMX sin pérdida de calidad de señal.

Cada Detalle Está Diseñado Cuidadosamente para Mejorar el Rendimiento de tus Proyectos

Nuestros divisores profesionales establecen nuevos estándares en la industria del diseño de iluminación. Simplifican el trabajo del técnico de iluminación mientras amplían las capacidades de control de iluminación. En el núcleo de cada dispositivo hay un diseño de PCB único y propietario, que garantiza la máxima calidad y fiabilidad. Consideramos incluso los matices más pequeños para proporcionarle herramientas que ayudan a realizar cualquier idea:

  • El protocolo SPI asegura un control preciso e independiente sobre cada grupo de dispositivos conectados.
  • Todos los dispositivos funcionan sin daño incluso a voltajes de hasta 300 voltios.
  • Basta con 0,5 segundos para comenzar a trabajar con el divisor.
  • Nuestros divisores no necesitan ventiladores ni ranuras de ventilación. Funcionan a máxima eficiencia sin sobrecalentarse, y las cajas selladas mantienen fuera la suciedad, el polvo y el humo.

Los divisores diseñados para XLR tienen conectores de 3 pines y 5 pines, lo que le permite conectar cualquier controlador DMX o dispositivo de iluminación sin adaptadores. Los divisores con bloques de terminales vienen con un conjunto de conectores incluidos.

Divisores Habilitados para RDM - Control y Confianza en Cada Acción

Los divisores profesionales de Sundrax son compatibles con el protocolo RDM, lo que permite recibir información sobre la operación y el estado de los dispositivos, informando dinámicamente la transmisión de datos actual a través de indicadores. Las luces iluminadas y pulsantes en la carcasa del divisor comparten información importante que ayuda a prevenir problemas de conexión, problemas de operación del equipo y errores de transmisión de datos, asegurando así que el espectáculo continúe.

Esta funcionalidad se logra a través de un controlador especializado de fabricación original que analiza la señal DMX. Sin embargo, algunos dispositivos de iluminación utilizados en la creación de escenas que no admiten RDM pueden reaccionar incorrectamente a los comandos RDM desde la consola, causando malfunciones. Nuestros divisores tienen un filtro RDM incorporado, que permite la desactivación selectiva de RDM cuando sea necesario. Esta característica aumenta la compatibilidad y reduce el riesgo de problemas.

Continuaré con las secciones específicas del producto y completaré la traducción

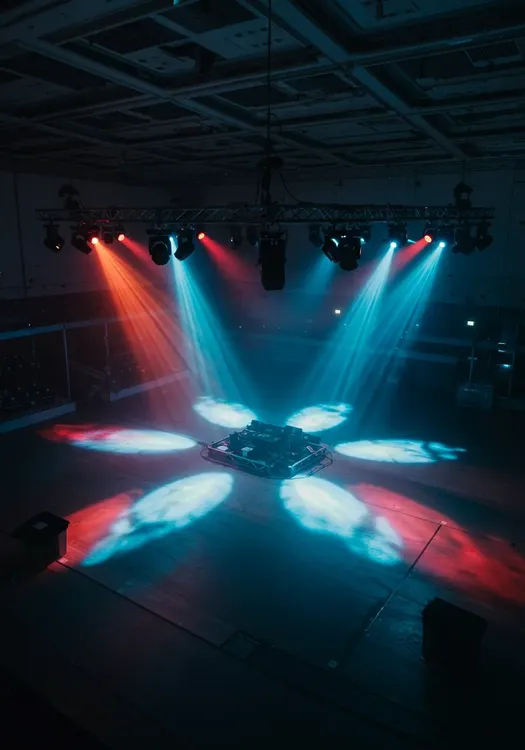

Professional theater stage showing DMX splitter integration with stage lights, spot lights and effect machines

Simplifique su trabajo eligiendo el divisor óptimo para su proyecto

Divisores/amplificadores profesionales DMX512 con RDM, de doble zona con aislamiento galvánico están disponibles en varios tipos de carcasas, lo que le permite elegir la opción óptima para cualquier proyecto. Gracias a sus características únicas, cada uno permite la implementación de sistemas de iluminación complejos y confiables que cumplen con los más altos requisitos.

Splitter Pro

El Splitter Pro cuenta con un diseño compacto destinado para su instalación en montajes estándar de rack de 19 pulgadas. Este formato permite la colocación compacta de múltiples dispositivos en un solo lugar, lo cual es especialmente conveniente en espacios limitados como teatros o salas de conciertos. Este divisor está diseñado para funcionar a temperaturas positivas en interiores.

El divisor puede dividir 1 o 3 señales de entrada en 5, 8 o 10 salidas, admitiendo conectores XLR y EtherCON según la solicitud del cliente. El conector EtherCON proporciona una conexión confiable y rápida y permite una fácil integración del divisor DUO Pro en configuraciones de equipos existentes. La redundancia de datos de entrada del 100% garantiza protección contra la pérdida de señal de entrada. El divisor cambia automáticamente al respaldo de entrada cuando es necesario.

Increíblemente ligero y compacto, este divisor pesa solo 1,2 kilogramos y tiene solo 11 centímetros de profundidad. Debido a sus dimensiones, es perfecto para actividades de gira donde cada gramo cuenta. La carcasa minimalista no tiene botones. Este es el divisor profesional más ligero de su clase en el mercado.

Otra característica de la serie Pro es el conector de alimentación combinado dual PowerCON. Este conector permite encadenar múltiples dispositivos. Gracias al sistema de bloqueo, los conectores PowerCON están fijados de manera segura, evitando la desconexión accidental del equipo.

IP65-rated Duo Arma splitter in outdoor installation environment

Splitter Duo Arma

Este divisor en una carcasa sellada, a prueba de polvo y humedad con clasificación IP65, está diseñado para un funcionamiento ininterrumpido y confiable en instalaciones al aire libre, desde entornos árticos hasta climas tropicales y condiciones de desierto árido. Con un peso de solo 0,85 kilogramos, el Splitter Duo Arma   opera en un rango de temperatura de -40 a +70 Celsius y es adecuado para una optimización de señal sin compromisos en instalaciones al aire libre en todo el mundo

Esta versión profesional del divisor permite la configuración de ramificación de señal para 6 puertos en dos esquemas: 1 a 5 o 2 veces 1 a 2. Los cables DMX de entrada y salida, así como las conexiones de cable de alimentación, se realizan a través de entradas de cable integradas en la carcasa del dispositivo



Shopping center atrium showing integrated DMX splitters controlling decorative and functional lighting

Splitter Duo DIN

El compacto Splitter Duo DIN, diseñado para montaje en riel DIN en entornos interiores, combina funcionalidad y ergonomía. La carcasa ligera de aluminio y plástico, con un peso de 0.85 kilogramos, ocupa 12 módulos.

Usado como un solo splitter, tiene 9 salidas, y en modo Duo como dos splitters separados, proporciona 8 salidas que pueden asignarse a grupos separados.

El grabado láser permanente en la carcasa contribuye a facilitar el uso durante la conexión.

El Splitter Duo DIN optimiza el espacio y expande las capacidades de control del sistema de iluminación.

Splitter Duo Solid

El Splitter Duo Solid está diseñado para funcionar en condiciones de temperatura positiva tanto en interiores como en exteriores. La carcasa de aluminio de grado aeronáutico con clasificación IP44 es resistente al vandalismo y se puede montar en un soporte, superficie vertical u horizontal. Incluso cuando se instala en áreas con mayor riesgo de vandalismo, como en columnas, el dispositivo mantendrá su funcionalidad.

Splitter Duo Solid tiene 1 entrada a 5 salidas en modo de divisor único y 2 entradas a 2 salidas cada una en modo de dispositivo separado. Un panel de control intuitivo con botones permite una configuración rápida y sencilla del splitter DMX para cualquier requisito. Presenta grabado permanente para una conexión más fácil.

El splitter está equipado con conectores XLR balanceados y un puerto PowerCON para una conexión de energía confiable.

Probado en condiciones extremas, el Duo Solid opera de manera constante en un rango de temperatura de 0 a +60°C. Al igual que otros dispositivos Sundrax, demuestra una impresionante ligereza, pesando solo 1,2 kilogramos.

Splitter Duo Board

Este es el mismo dispositivo profesional para división y amplificación de señales DMX en un diseño sin placa, destinado para uso en interiores a temperaturas positivas. El Splitter Duo Board está diseñado para una integración discreta en diversas estructuras: escotillas, nichos, carcasas de equipos.

El número de entradas varía de 1 a 3, y de salidas de 2 a 5. El Splitter Duo Board está equipado con bloques de terminales. La configuración de la placa se realiza mediante interruptores DIP.

A pesar de su capacidad de configuración, compatibilidad con RDM, inicio rápido de 3 segundos y aislamiento galvánico de los puertos, la placa pesa solo 50 gramos.

¿Necesita ayuda para seleccionar el divisor DMX óptimo?

Contacte a nuestro equipo de soporte técnico para obtener orientación experta, y lo ayudaremos a seleccionar la mejor solución para escenarios e instalaciones de diversas escalas en cualquier condición
