¿Qué es True DMX? Una guía para profesionales de la iluminación escénica
Lectura de 3 minutos
Tablas de contenido
En el mundo acelerado de la iluminación escénica, donde la fiabilidad puede hacer o deshacer una actuación, los puertos True DMX son una característica crítica en dispositivos como divisores DMX, nodos y controladores. Estos puertos, a menudo etiquetados de manera distintiva en equipos profesionales, aseguran una sólida distribución de señal en redes de iluminación complejas. Este artículo explora qué son los puertos True DMX, cómo funcionan y por qué son esenciales para construir redes DMX resilientes en teatro, conciertos y eventos en vivo. 🌟
True DMX se refiere a una ruta de señal DMX directa y sin procesar a través de un dispositivo. A diferencia de los puertos DMX estándar, que pueden involucrar almacenamiento intermedio, amplificación o procesamiento de señales, un puerto True DMX actúa como una conexión de transmisión. Dirige la señal DMX entrante directamente a la salida sin depender de la electrónica interna del dispositivo. Esto se logra mediante una conexión galvánica simple, asegurando que la señal permanezca sin ser afectada por el estado de energía o el estado operativo del dispositivo.
Piense en un puerto True DMX como un conducto: similar a una regleta que pasa electricidad sin alterarla. Este diseño hace que los puertos True DMX sean independientes del circuito del dispositivo, proporcionando un mecanismo de seguridad para la continuidad de la señal. En configuraciones profesionales, esta característica es invaluable para mantener la integridad del rendimiento.
En una red DMX típica, dispositivos como divisores o convertidores están conectados en cadena para distribuir la señal DMX a múltiples dispositivos. Un enfoque común es alimentar la señal en la entrada de un dispositivo y usar su salida para conectar a la entrada del siguiente dispositivo. Sin embargo, este método introduce dos riesgos significativos:
- Pérdida de Puertos de Salida: Cada dispositivo utilizado para transmitir la señal consume un puerto de salida que de otro modo podría conectar a dispositivos de iluminación, reduciendo la capacidad de la red.
- Punto Único de Falla: Si un dispositivo en la cadena falla, debido a pérdida de energía, mal funcionamiento del hardware o problemas de configuración, toda la red aguas abajo pierde la señal DMX.
Los puertos DMX verdaderos eliminan estos riesgos. Proporcionando un camino de señal directa, permiten que los dispositivos se encadenen sin sacrificar puertos de salida o introducir dependencias en la funcionalidad de dispositivos individuales. Esto asegura que la señal DMX continúe fluyendo, incluso si un dispositivo está fuera de línea o funcionando mal, convirtiéndose en un pilar de la infraestructura de iluminación de escenario confiable. 🎭
Los puertos True DMX están diseñados para mantener la integridad de la señal a lo largo de una cadena de dispositivos. Así es como funcionan en una configuración típica:
- Enrutamiento Directo de Señal: La señal DMX entrante ingresa al dispositivo a través de la entrada y se enruta simultáneamente al puerto de salida True DMX mediante una conexión galvánica. Esto evita el procesamiento interno del dispositivo, asegurando que la señal permanezca intacta.
- Independencia del Dispositivo: La salida True DMX funciona independientemente de si el dispositivo está encendido, configurado correctamente o en funcionamiento. Esto es crucial para instalaciones a gran escala donde el tiempo de inactividad no es una opción.
- Continuidad de la Cadena: Al conectar la salida True DMX de un dispositivo a la entrada del siguiente, se crea una cadena robusta que mantiene el flujo de la señal incluso si fallan dispositivos individuales.
Por ejemplo, en una producción teatral con múltiples divisores DMX, la señal se puede alimentar desde un controlador a la entrada del primer divisor, luego pasar a través de su puerto True DMX al siguiente divisor, y así sucesivamente. Esta configuración asegura que la falla de un solo dispositivo no interrumpa toda la red, proporcionando tranquilidad para los diseñadores y técnicos de iluminación
Dispositivos de grado profesional, como el Splitter Pro y el ArtGate Pro de Sundrax, incorporan puertos DMX verdaderos como una característica estándar. Estos dispositivos están diseñados para entornos exigentes, ofreciendo:
- Aislamiento Galvánico: Protege contra la interferencia de señales y garantiza una transmisión de datos limpia.
- Diseño Robusto: Construido para soportar las exigencias de giras, teatro e instalaciones a gran escala.
- Soporte de Múltiples Protocolos: Compatible con DMX512, RDM, ArtNet, sACN y más, lo que los hace versátiles para redes de iluminación modernas.

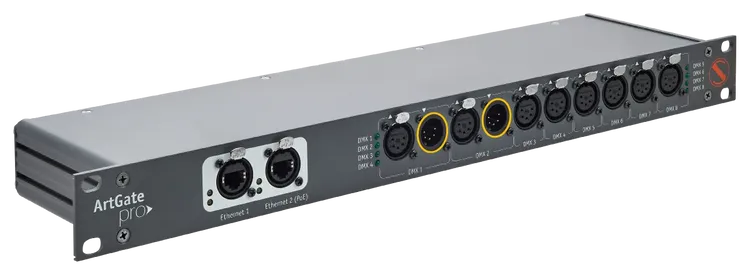

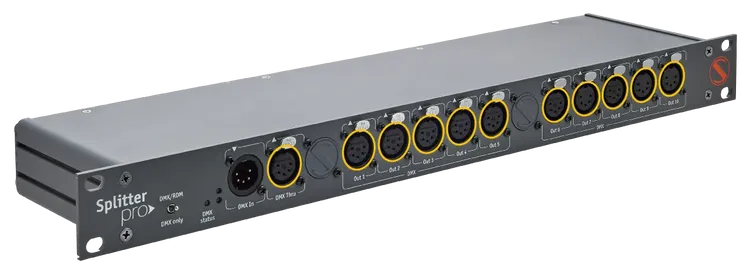

Por ejemplo, el Sundrax Splitter Pro cuenta con múltiples puertos DMX ópticamente aislados junto con salidas DMX verdaderas, lo que permite a los técnicos construir redes expansivas y tolerantes a fallos. De manera similar, el ArtGate Pro combina la funcionalidad DMX verdadera con conversión avanzada de Ethernet a DMX, admitiendo configuraciones complejas con mínima latencia. Estas características convierten el equipo de Sundrax en una elección preferida por los profesionales que priorizan la estabilidad y escalabilidad.
Para proporcionar claridad para los integradores de sistemas, la siguiente tabla describe las características clave de los puertos True DMX en comparación con los puertos DMX estándar:
Característica: Procesamiento de Señal
Puerto True DMX: Ninguno, conexión galvánica directa.
Puerto DMX Estándar: Amortiguado o amplificado.
Característica: Dependencia del Dispositivo
Puerto True DMX: Independiente del estado operativo o de alimentación.
Puerto DMX Estándar: Requiere que el dispositivo esté encendido y funcional.
Característica: Caso de Uso
Puerto True DMX: Paso de señal para conexión en cadena.
Puerto DMX Estándar: Distribución de señal a dispositivos.
Característica: Impacto de Falla
Puerto True DMX: Sin impacto en los dispositivos aguas abajo.
Puerto DMX Estándar: La falla interrumpe la señal aguas abajo.
Característica: Conector Típico
Puerto True DMX: XLR de 5 pines (H).
Puerto DMX Estándar: XLR de 5 pines o 3 pines (H).
Esta tabla destaca por qué los puertos True DMX son esenciales para aplicaciones críticas donde la fiabilidad de la señal es primordial.
Para maximizar los beneficios de los puertos True DMX, considere estas recomendaciones:
- Planee su Topología de Red: Trace su cadena DMX para asegurar que los puertos True DMX se usen estratégicamente para el paso de señal, preservando los puertos de salida para los dispositivos.
- Use Cables de Calidad: Emplee cables XLR de 5 pines con una impedancia de 110 ohmios para minimizar la degradación de la señal, especialmente en largas distancias. Evite usar cables de audio, que pueden causar interferencias.
- Verifique la Compatibilidad: Asegúrese de que todos los dispositivos en la cadena soporten True DMX o tengan una funcionalidad de paso compatible para evitar cuellos de botella.
- Pruebe la Redundancia: Simule fallos de dispositivos durante la configuración para confirmar que la cadena True DMX mantiene la integridad de la señal.
Al seguir estas prácticas, los profesionales de la iluminación pueden crear redes DMX robustas y tolerantes a fallos que funcionan de manera confiable bajo presión.
1. ¿Qué hace realmente un puerto True DMX?
Un puerto True DMX te ofrece un paso directo y sin buffer de la señal DMX. Esto significa que incluso si el dispositivo se apaga o falla en medio del espectáculo, la señal sigue avanzando. Es una capa de redundancia simple pero crítica.
2. ¿En qué se diferencia de una salida DMX regular?
Las salidas DMX estándar generalmente dependen de circuitos internos: sin energía, sin señal. Un puerto True DMX, por otro lado, utiliza una conexión galvánica que no depende del estado del dispositivo. Es como un puente cableado que siempre permanece abierto.
3. ¿Por qué debería preocuparme por el True DMX en configuraciones más grandes?
Porque cuando estás manejando docenas (o cientos) de luminarias, un mal enlace puede destruir toda tu cadena descendente. El True DMX te brinda tranquilidad ya que incluso si un splitter o nodo falla, la señal no se caerá.
4. ¿Los puertos True DMX pueden pasar también datos RDM?
Sí, siempre que toda la línea sea compatible con RDM. El propio puerto True DMX no lo bloqueará, pero ten en cuenta que cualquier dispositivo no compatible con RDM en la cadena descendente puede interferir.
5. ¿Cómo puedo saber si un dispositivo tiene un puerto True DMX?
Busca etiquetas como “Thru”, “True DMX”, o similar cerca de una salida XLR de 5 pines. A menudo está documentado en el manual del dispositivo. Si tienes dudas, apaga la unidad y verifica si la señal DMX sigue pasando.
6. ¿Los puertos True DMX son excesivos para lugares pequeños?
No necesariamente. Incluso en configuraciones pequeñas, es una buena práctica diseñar para la estabilidad, especialmente si planeas escalar. Un dispositivo defectuoso no debería afectar todo tu equipo de iluminación.
7. ¿Qué pasa con largas tiradas de cable, alguna preocupación allí?
Los puertos True DMX pueden manejar tiradas largas absolutamente, pero utiliza cableado DMX adecuado — impedancia de 110 ohmios, idealmente blindado. Como con cualquier línea DMX, intenta mantenerte por debajo de 200 metros por tirada para evitar degradación de la señal.
8. ¿Cómo implementa Sundrax el True DMX en su equipo?
Sundrax se lo toma en serio. Dispositivos como el Splitter Pro y ArtGate Pro incluyen puertos True DMX con aislamiento galvánico — eso es separación física y eléctrica — por lo que tu señal se mantiene limpia e ininterrumpida. Es una opción sólida para entornos en vivo exigentes.
Puertos DMX verdaderos son una característica de los equipos de iluminación escénica profesional, ofreciendo una solución simple pero poderosa para construir redes DMX resistentes. Al habilitar el paso directo de la señal, eliminan puntos únicos de falla y preservan valiosos puertos de salida para los dispositivos de iluminación. Dispositivos como el Splitter Pro y el ArtGate Pro de Sundrax ejemplifican esta tecnología, combinando la funcionalidad True DMX con características avanzadas como el aislamiento galvánico y el soporte multiprotocolo. Para diseñadores y técnicos de iluminación, entender y utilizar los puertos DMX verdaderos es esencial para ofrecer actuaciones impecables en teatros, conciertos y eventos en vivo. 🚀
