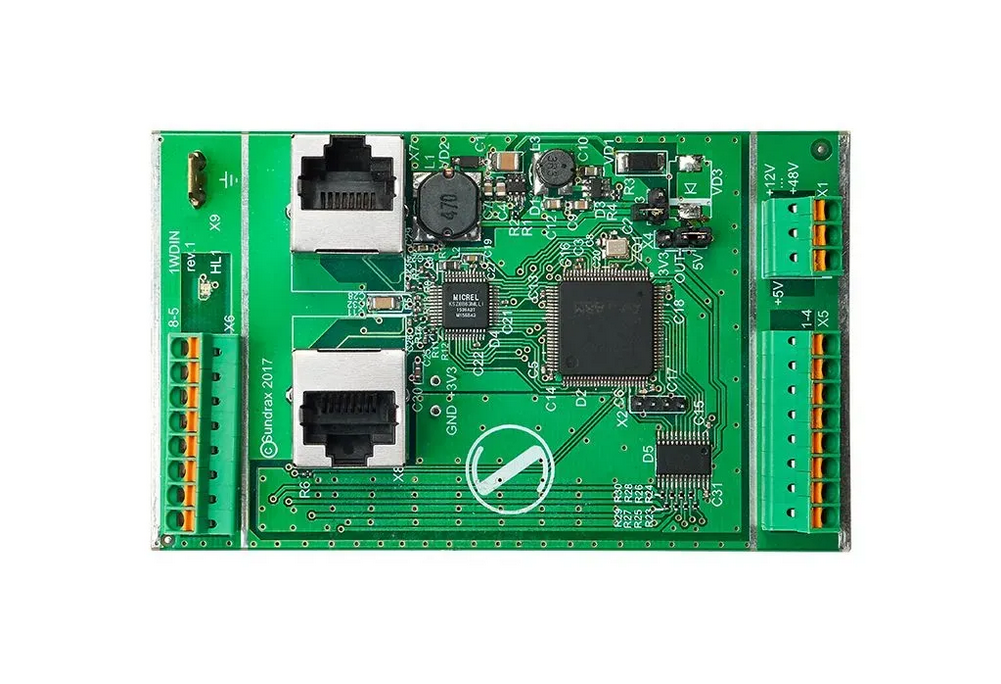

Controlador PCB Inteligente para Iluminación Digital
PixelGate Board es un controlador para operar la iluminación LED. Soporta hasta ocho canales SPI independientes de un solo cable o doble cable (342 LEDs RGB por canal por cable) LEDs direccionables.
PixelGate Board soporta el protocolo ArtNet (1,2,3,4), sACN (Borrador, Publicación).
PixelGate Board es compatible con la interfaz SPI de un solo cable basada en los controladores: WS2811, WS2812B, WS2818, TM1809, UCS1903, UCS1903B, UCS1909, UCS1909B, UCS1912, UCS1912B, UCS2903, UCS2903S, UCS2909, UCS2912, INK1002, INK1003, LX1003 y dos cables - controladores WS2801, WS2803, DM413, APA102, LPD8803, LPD8806.

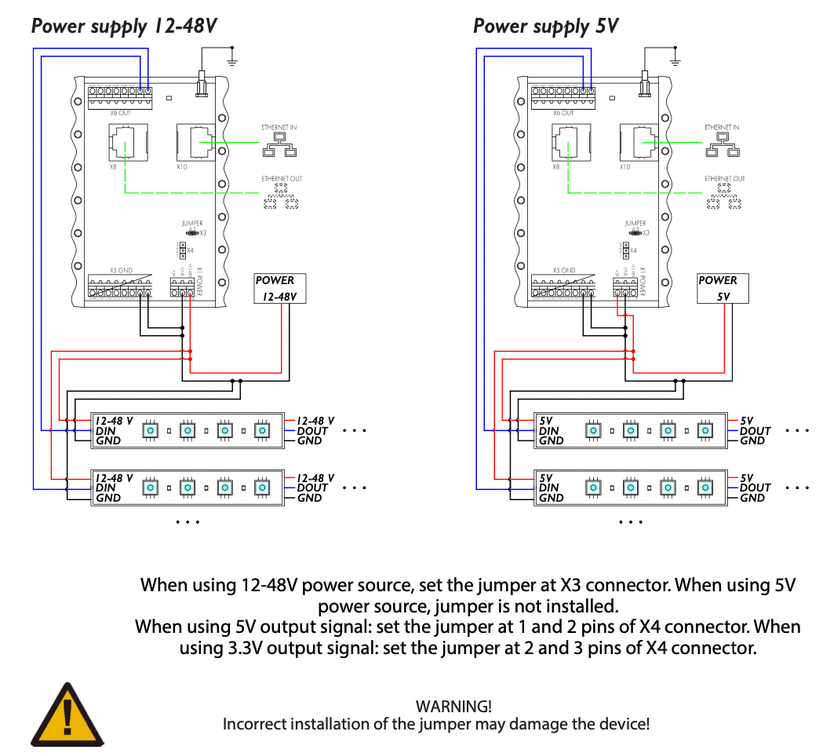

La unidad puede ser alimentada desde el suministro de energía LED con un voltaje de CC de 5 a 48 V.
Para la conexión en serie de controladores LED a través de Ethernet, la unidad tiene un interruptor incorporado de dos puertos de 10/100Mbps.
El hardware puede ser configurado a través de la interfaz web.
La unidad está diseñada como una unidad sin carcasa y puede ser utilizada en temperaturas ambiente positivas en interiores y en áreas cubiertas. La unidad está diseñada para instalación oculta en registros, recesos o en el interior de equipos de terceros.
- Mecánico
Carcasa: no
Dimensiones, mm: 102 (L) x 14 (H) x 62 (W)
Peso: 0,35 kg
Instalación: equipo de escenario, lámparas, etc.- Poder y Eléctrico
Suministro de energía: 5-48 V
Corriente máx. por salida: 5 A
Poder máx. de entrada: 500 W- Entorno
Temperaturas de funcionamiento: 0 ... + 60 ° C
Temperaturas de almacenamiento: -50 ... + 70 ° C
Máx. humedad relativa: 95%
Clasificación IP: no
Certificados: Compatible con CE, RoHS
Garantía: 36 meses- Control / Conexiones de Datos
Interfaz de control: ArtNet I, II, III, IV / sACN
Canales: 8 SPI
Tiras LED compatibles: WS2812B, WS2811,
APA102, LPD8806, WS2818, WS2812S, UCS1903B,
UCS1909, UCS1909B, UCS1912, UCS1912B, UCS2903,
UCS2903S, UCS2909, UCS2912, INK1002, INK1003,
LX1003, SM16703, WS2813, WS2813A, WS2813B,
WS2813C, WS2813D, TM1803, TM1804, TM1812,
TM1814, TM1829, WS2803, DM413, LPD8803, LPD6803,
LPD6813, LPD1101, UCS5903, UCS6909, UCS6912,
UCS7009, D705, D707, D708
- Entradas / Salidas
Puertos Ethernet: 7 (10/100 Base-TX)
Conectores Ethernet: RJ-45, KRONE 6089 1 102-02- Configuración / Indicación
Configuración: interfaz web
- Contenido del paquete
Junta PixelGate
- PixelGate Board
- PXB-1-2E8SPI
- 5060452246994
