Plataforma de Expansión Modular para Configuraciones de Iluminación Complejas

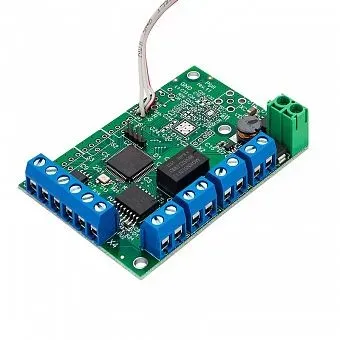

LEDGate Slave Board es un controlador para extender el número de canales de los dispositivos LEDGate Compact, LEDGate Wireless Compact y LEDGate Board. Sirve como una fuente de alimentación configurable para controlar LEDs mediante el protocolo DMX512.
El dispositivo está diseñado para controlar cuatro canales de control de LED PWM (LEDs, tiras de LED, etc.) mediante el protocolo DMX512. LEDGate Slave Board proporciona protección contra cortocircuitos en cada canal, características de atenuación precisas, sin parpadeo y soporta el modo de control de 8 y 16 bits.
La unidad se alimenta a través de la corriente continua, voltaje de suministro de 12-24 V, dependiendo del tipo de LED.
LEDGate Slave Board se configura y supervisa mediante el protocolo RDM (ANSI E1.20).
La unidad está diseñada como una unidad sin carcasa y se puede utilizar en temperaturas ambientales positivas en interiores y en áreas cubiertas. La unidad está diseñada para instalación oculta en registros, huecos o cerramientos de equipos de terceros.
- Mecánico
Alojamiento: no
Dimensiones, mm: 70 (L) x 14,6 (H) x 50 (W)
Peso: 0,18 kg
Instalación: equipo de escenario, lámparas, etc.- Energía y Eléctrica
Fuente de alimentación: 12-24V
Corriente máxima por salida: 5 A
Potencia máxima de entrada: 500 W- Medio ambiente
Temperaturas de funcionamiento: 0 ... + 60 ° C
Temperaturas de almacenamiento: -50 ... + 70 ° C
Máx. humedad relativa: 95%
Grado de protección IP: no
Certificados: Conforme a CE, RoHS
Garantía: 36 meses- Control / Conexiones de Datos
Protocolos compatibles: DMX512, RDM
Frecuencia de actualización de datos DMX: 44 Hz
- Entradas / Salidas
Puertos DMX: 1
Conectores DMX: terminales DG306-5.0-03P
Puertos esclavos: 1
Conectores esclavos: terminales DG306-5.0-03P
Entrada de alimentación: PT_2.5 / 2-5.0-H-1935776
Salidas para conducir LEDs:
4 terminales DG306-5.0-02P- Configuración / Indicación
Indicadores: LED, para flujos DMX
- Contenido del paquete
Placa Esclava LEDGate
- LEDGate Slave Board
- LGBS-1-D4LED
- 5060452246741
