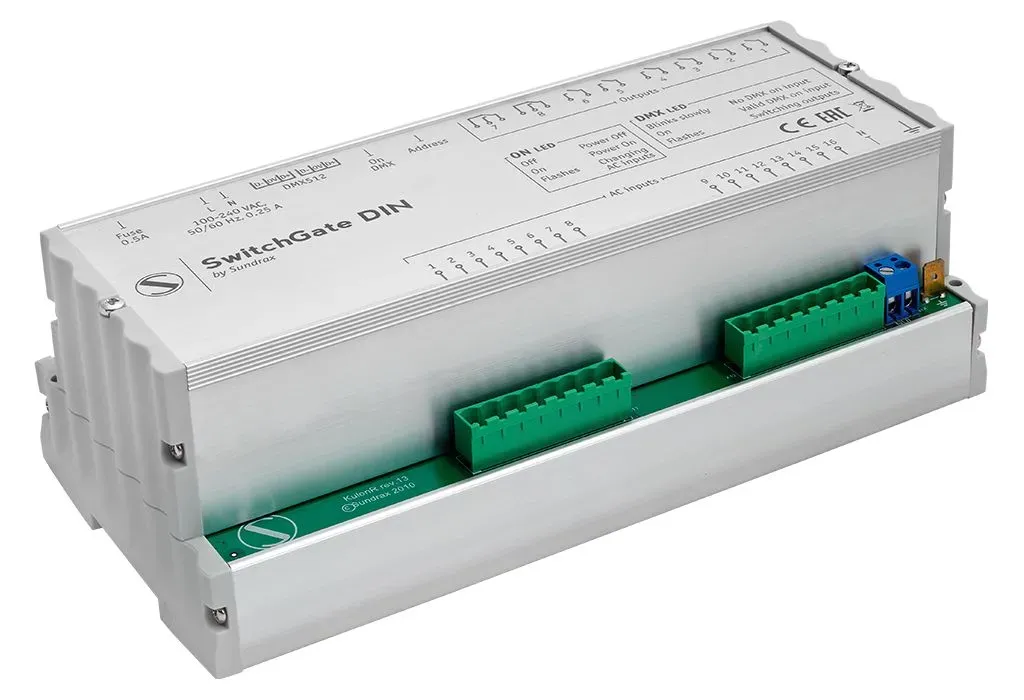

SwitchGate DIN

Interfaz de Conmutación Multicanal Avanzada

Unidad de conmutación DMX de 8 canales con funcionalidad RDM para instalación en carril DIN

El SwitchGate DIN es un interruptor de conexión directa con diagnósticos DMX512.

El SwitchGate DIN puede encender/apagar hasta 8 líneas de alimentación a través de DMX512, diagnosticar hasta 16 líneas de datos para disponibilidad o verificar la falta de voltaje según el protocolo RMD (ANSI E1.20).

La unidad es alimentada desde líneas de 100-250 VAC.

El dispositivo se configura a través del protocolo RDM (ANSI E1.20) o mediante configuraciones en el interruptor DIP.

El SwitchGate DIN está diseñado para ser instalado en interiores o en refugios al aire libre. La unidad opera en temperaturas positivas o negativas. Se instala en un riel DIN. La unidad ocupa 12 módulos.

Apoya RDM
Apoya RDM
Soporte completo RDM E1.20 (controlador/receptor), control y comunicación bidireccional que simplifican el mantenimiento de su sistema de iluminación.
UltraInicio
UltraInicio
Dispositivo listo en menos de 3 segundos después de la alimentación.
Puertos Aislados Galvánicamente
Puertos Aislados Galvánicamente
Aislamiento completo de cada puerto para crear una protección confiable contra sobretensiones
Convección Natural de Calor
Convección Natural de Calor
Sin abanicos, sin ventiladores, sin ranuras de ventilación - protección total contra el polvo
Grabado láser permanente
Grabado láser permanente
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Donec nec magna a orci luctus dignissim.

Carcasa de aluminio grabada con láser permanentemente
Manteniendo el rendimiento a voltajes de hasta 305 V
Compatible con protocolos DMX512, RDM (ANSI E1.20)
Indicación inteligente de modos de operación
Aislamiento galvánico de puertos DMX
Función de enfriamiento libre sin el uso de ventiladores y agujeros en la caja
Capacidad para controlar 8 grupos independientes de luminarias

Los Serie DIN livianos y compactos son la mejor opción para instalaciones fijas basadas en gabinetes con montaje en riel DIN disponible. Todas las ventajas de los convertidores estándar, diseñados en cajas DIN

Mecánico: Recinto: Carril DIN (12 módulos)
Material: metal, plástico
Dimensiones, mm: 212 (L) x 75 (H) x 105 (W)
Peso: 0,6 kg
Instalación: armario de suministro eléctrico
Poder y Eléctrico: Fuente de alimentación: ~ 100-250 V, 50/60 Hz
Consumo máximo de energía: 5W
Fusible: 0.5 A
Medio Ambiente: Temperaturas de funcionamiento: -40 ... + 70 ° C
Temperaturas de almacenamiento: -50 ... + 80 ° C
Humedad relativa máx.: 95%
Calificación IP: IP 20
Certificados: Conforme a CE, RoHS
Garantía: 36 meses
Control / Conexiones de Datos: Protocolos compatibles: DMX512, RDM
Frecuencia de actualización de datos DMX: 44 Hz

Entradas / Salidas: Puertos DMX: 1
Conectores DMX: bloques terminales 15EDGVC-3.81-03
Salidas de relé: 8 (6 de cierre, 2 de cambio)
Configuración / Indicaciones: Configuración: Interruptores DIP
Indicadores: LED, para entradas DMX
Contenidos del Paquete: SwitchGate DIN
Juego de conectores

SwitchGate DIN

SGD-1-8RD

5060452246215
