Splitter Selective Pro – Splitter 1U DMX selectivo con filtrado RDM

Montaje en rack profesional, divisor/booster DMX512 de doble canal con soporte completo para el protocolo RDM
```html

El Splitter Selective Pro es un divisor/reforzador DMX512 de dos canales en formato rack 1U con soporte RDM y configuración manual de la fuente de señal para cada puerto de salida.

Un distribuidor DMX montable en rack profesional en un gabinete con clasificación IP44 con aislamiento galvánico de 5000 V y protección contra sobretensiones TVS. Este divisor PowerCON True1 funciona tanto con alimentación AC como DC. Equipado con conectores XLR5 y XLR3, ofrece 1 entrada a 10 salidas o 2 entradas a 9 salidas dependiendo del modo seleccionado.

Problemas Resueltos por el Divisor DMX Selectivo

  • Proyectos DMX críticos para la misión: Sirve como un enrutador DMX crítico para la misión, garantizando operación continua. Cada puerto está galvánicamente aislado a 5000 V, protegiendo contra interferencias y cortocircuitos. La protección contra sobretensiones de diodos TVS asegura estabilidad incluso en redes eléctricas inestables;
  • Configuración y gestión compleja: La selección de modo manual y la indicación inteligente de señales DMX y RDM simplifican la configuración;
  • Necesidad de sincronización perfecta: Funciona como un divisor DMX selectivo sin latencia para el control de iluminación en tiempo real;
  • Restricciones de espacio y cableado: El factor de forma 1U y el conector PowerCON True1 simplifican la integración en el rack.

Configuración y Control

  • Dos puertos DMX Thru de 5 pines (A y B) para conectar en cadena dispositivos, extender o duplicar líneas DMX;
  • Enrutamiento selectivo por salida DMX: la fuente de entrada se puede seleccionar por salida usando interruptores de palanca;
  • 10 salidas en modo Auto / 9 salidas en modo DUO, conmutables a través de palanca en el panel trasero;
  • Cada canal de salida soporta hasta 32 dispositivos;
  • Disponible con conectores XLR3 o XLR5 para coincidir con instalaciones existentes;
  • RDM puede habilitarse/deshabilitarse por separado para cada entrada a través de palanca en el panel trasero;
  • Provisión de respaldo automático de señal DMX por salida, proporcionando respaldo automático de señal para cada salida.
```
  • DMX Bi-Direct Sundrax Entertainment Lighting Control

    DMX Bi-Direccional

    DMX Bi-Direccional

    Red de DMX bidireccional, conversión impecable en ambas direcciones.

  • Supports RDM Sundrax Entertainment Lighting Control

    Apoya RDM

    Apoya RDM

    Soporte completo RDM E1.20 (controlador/receptor), control y comunicación bidireccional que simplifican el mantenimiento de su sistema de iluminación.

  • UltraStart Sundrax Entertainment Lighting Control

    UltraInicio

    UltraInicio

    Dispositivo listo en menos de 3 segundos después de la alimentación.

  • Galvanic Isolated Ports Sundrax Entertainment Lighting Control

    Puertos Aislados Galvánicamente

    Puertos Aislados Galvánicamente

    Aislamiento completo de cada puerto para crear una protección confiable contra sobretensiones

  • Natural Heat Convection Sundrax Entertainment Lighting Control

    Convección Natural de Calor

    Convección Natural de Calor

    Sin abanicos, sin ventiladores, sin ranuras de ventilación - protección total contra el polvo

    • Selección de entrada DMX por salida: enrutamiento independiente de A o B por canal.
    • Redundancia en el enrutamiento: respaldo de señal flexible por canal.
    • Aislamiento galvánico de 5000 V: en todos los puertos protege contra interferencias y cortocircuitos.
    • Protección contra sobretensiones TVS: protege contra picos de voltaje.
    • Operación segura: hasta 305 V sin dañar el equipo conectado.
    • Procesamiento de señal sin latencia: previene la desincronización.
    • Compatibilidad total con RDM con filtrado: mejora la compatibilidad y gestión.
    • Opciones de alimentación: entrada PowerCON True1 con suministro opcional de 9-36 V DC.

    Público Objetivo
    • Integradores de sistemas: Diseñado para instalaciones donde la fiabilidad no es negociable, desde los Juegos Olímpicos hasta palacios presidenciales. El enrutamiento DMX preciso por salida permite una gestión de tráfico precisa en redes complejas.
    • Empresas de alquiler: Proporciona máxima flexibilidad en la configuración de líneas DMX.

    Escenarios de Aplicación

    El Splitter Selective Pro está diseñado para instalaciones DMX profesionales de alta gama, incluidos estudios de transmisión, teatros y grandes recintos que requieren control de iluminación separado por zonas. Con redundancia en el enrutamiento por salida, este divisor/amplificador es ideal para la gestión distribuida y tolerante a fallos de grandes redes DMX.


    Características de la Carcasa
    • Factor de forma: montaje en rack 1U para racks de 19 pulgadas, dimensiones: 482 × 44 × 110 mm.
    • Montaje: suministrado con kit de montaje.
    • Cubierta: carcasa metálica robusta con clasificación IP44 protege contra salpicaduras y objetos sólidos.
    • Rango de operación: 0°C a +60°C (32°F a 140°F), hasta 95% de humedad relativa.
    • Sin botones externos: previene daños mecánicos accidentales.
    • Refrigeración: pasiva, asegura una operación confiable.
    • Opciones de alimentación: CA (100-277 V, 50/60 Hz) o CC (9-36 V).

Universal DMX512 Signal Converter
Professional Remote Device Management Converter

Pro Series es una cartera especial de transceptores DMX profesionales montados en rack de 19'' (o montados en abrazadera), convertidores DMX a ArtNet/sACN con puertos de fibra óptica, conmutadores profesionales disponibles, híbridos y divisores en una carcasa metálica ligera y de poca profundidad

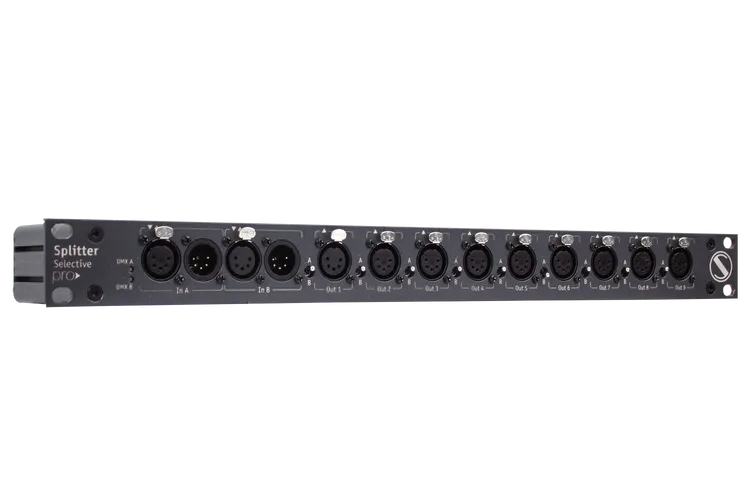

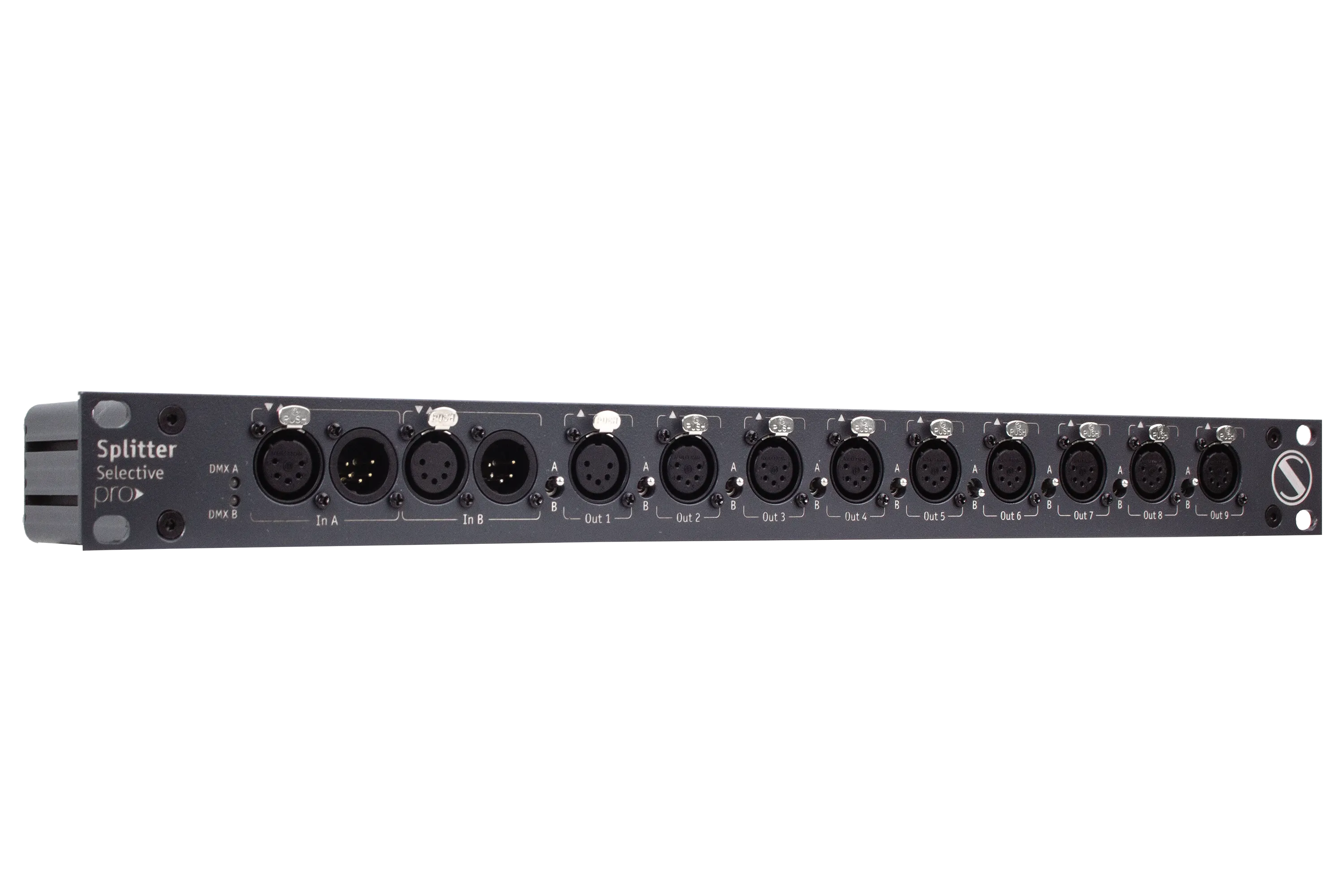

Splitter Selective Pro rear panel showing XLR connectors, toggle switches for operating modes, and PowerCON TRUE1 power connector
Splitter Selective Pro
Montaje en rack profesional, divisor/booster DMX512 de doble canal con soporte completo para el protocolo RDM
Splitter Selective Pro – Splitter 1U DMX selectivo con filtrado RDM
Parámetros Físicos

Caso: montaje en rack de metal
Material: metal
Dimensiones, mm: 482 (L) x 44 (H) x 110 (W)
Peso: 1.2 kg
Montaje: montaje en rack, 1U

Energía y Consumo

Voltaje de suministro eléctrico: ~100-270 V, 50/60 Hz
Consumo máximo de energía: 5 W
Fusible: 0.5 A

Características Físicas

Características físicas:
Rango de temperatura de funcionamiento: 0...+60°C
Rango de temperatura de almacenamiento: -50...+70°C
Humedad relativa máxima: 95%
Calificación de protección de ingreso: IP 44
Certificados: EAC, CE, RoHS
Garantía: 36 meses

Protocolos de Transmisión de Datos

Protocolos compatibles: DMX512, RDM (ANSI E1.20)
Tasa de actualización de datos DMX: 44 Hz

Entradas / Salidas

Entradas DMX:
modo de canal único - 1 puerto de entrada
modo de doble canal - 2 puertos de entrada
Salidas DMX:
modo de canal único - 10 puertos de salida
modo de doble canal - 9 puertos de salida
Conectores DMX: 2 XLR(3/5)M, 11 XLR(3/5)F
Conector de alimentación: PowerCON (TRUE1)

Configuración / Indicadores

Indicadores: LED, para entradas DMX

Contenido del paquete

Splitter Selective Pro
Cable de alimentación
Manual de usuario

  • Splitter Selective Pro, (3-pin)
  • Splitter Selective Pro, (5-pin)
  • SPPP-3-2D9D
  • SPPP-5-2D9D
